Opis proizvoda
Ova oprema se prvenstveno koristi za visoko{0}}precizno rezanje keramičkih podloga. To je ekonomično rješenje za precizno lasersko sečenje optimizirano za velike-potrebe proizvodnje keramičkih podloga za PCB. Koristeći različite lasere, može se koristiti i za rezanje i bušenje napredne precizne keramike kao što su glinica, cirkonijum oksid, aluminijum nitrid i silicijum nitrid.
Uvod u opremu

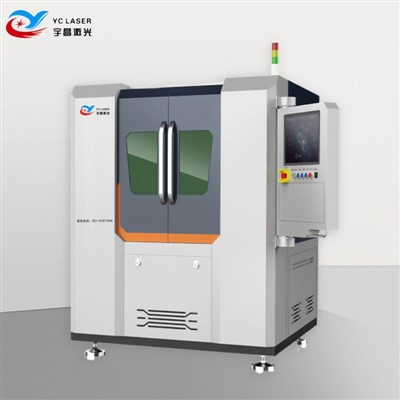

Ova mašina za lasersko rezanje PCB keramike opremljena je preciznom mehaničkom platformom, koja koristi visoko{0}}precizne uvozne linearne motore i potpuno zatvoren-optički enkoder. Koristi evropske električne komponente i kontrolne sisteme, pružajući solidnu garanciju za -proizvodnju energetskih poluprovodnika i RF modula sa industrijskom-pouzdanošću i izvanrednom -efikasnošću.
Prednosti
Visoko{0}}efikasna proizvodnja:
Podržava kontinuiranu proizvodnju 24/7, sa srednjim vremenom između kvarova (MTBF) > 30.000 sati.
01
Sistem inspekcije (opciono):
CCD automatsko merenje ključnih dimenzija, u poređenju sa crtežima.
02
Operativna obuka:
Pruža sistematsku obuku kako bi se osiguralo da klijenti mogu samostalno raditi i obavljati osnovno održavanje.
03
Sljedivost podataka obrade:
Zapisuje kompletne parametre obrade, vrijeme i informacije o operateru za svaku podlogu.
04
Dugoročna-podrška za procese:
Besplatna podrška za razvoj procesa za nove materijale.
05
Tehnički podaci
|
Stavka |
Parametar |
|
Talasna dužina lasera |
1060-1080nm |
|
Izlazna snaga lasera |
150W (opciono) |
|
Max.opseg rezanja |
600*600mm |
|
Preciznost ponovljenog pozicioniranja X/Y ose |
±5µm |
|
Brzina obrade |
0-500mm/s |
|
Maksimalno ubrzanje |
1.2G |
|
CCD tačnost vizuelnog pozicioniranja |
±5µm |
|
Preciznost radnog stola |
Manje ili jednako 0,015 mm |
|
Način prijenosa |
Uvezeni linearni motor +0.5µm rešetkasti lenjir |
|
Snaga cijele mašine (bez ventilatora) |
Manje ili jednako 7KW |
|
Ukupna težina cijele mašine |
Oko 1800KG |
|
Vanjske dimenzije (dužina*širina*visina) |
1800*1470*1890 mm (za referencu) |
Prijave
1. Pakovanje energetskog poluprovodničkog modula:
Visoko{0}}precizno rezanje kockica, prorezivanje i konturno rezanje keramičkih supstrata (kao što su DBC, AMB) u IGBT i SiC/GaN energetskim uređajima.
2. Proizvodnja LED keramičkih podloga:
Laserska obrada nizova mikro- rupa, nepravilnih kontura i izolacijskih žljebova za aluminij (Al₂O₃) ili aluminijum nitrid (AlN) LED nosače/podloge.
3. Proizvodnja sklopa RF uređaja:
ThePCB mašina za lasersko rezanje keramikepogodno za fino rezanje i bušenje rupa LTCC/HTCC keramičkih filtera, podloga za antene i kućišta paketa.
4. Elektronska obrada keramičkih strukturnih komponenti:
Pokriva ne-destruktivno oblikovanje preciznih oksidnih/nitridnih keramičkih komponenti kao što su baze senzora, izolatori i kućišta vakuumskih kondenzatora.
5. High-proizvodnja PCB-a i supstrata:
Zadovoljavanje potreba lokalizovanog preciznog rezanja tvornica PCB-a za keramičke-punjene visoko-ploče, metalne podloge (IMS) ili ugrađene keramičke površine.
