Opis proizvoda

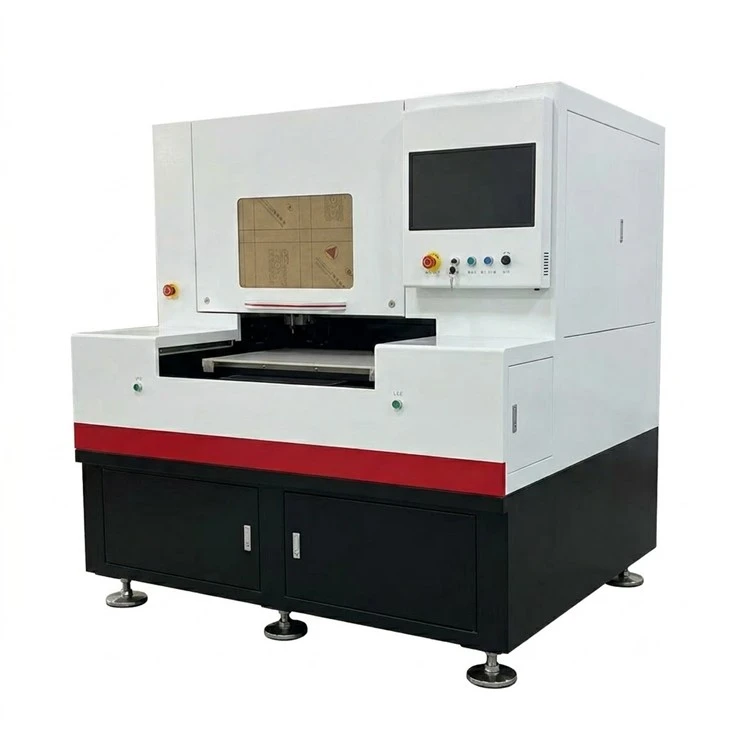

OvoMašina za lasersko rezanje LED pločicafokusira se na unutrašnju modifikaciju materijala bez oštećenja površine, postižući odvajanje putem cijepanja, čime se ispunjavaju ekstremni zahtjevi tehnologije za veličinu strugotine, preciznost i prinos.
Uvod u opremu
Ovaj model koristi-infracrveno pikosekundno lasersko rezanje velike snage i procese CO2 laserskog kockanja. Ima samorazvijenu-glavu za rezanje stakla i integrisani dizajn-i-kockice, smanjujući korake ručnog rada i poboljšavajući efikasnost proizvodnje. Opremljen mramornom preciznom platformom i XY-odvojenom zatvorenom strukturom, sistem optičke staze je stabilan, osiguravajući-kvalitetni optički prijenos. Prvenstveno se koristi za rezanje prozirnih i krhkih materijala kao što su staklo, safir i kvarc.
Prednosti
Bez lomljenja ili mikro{0}}pukotina:
Obrada se odvija unutar materijala, ostavljajući funkcionalna područja čipa netaknuta na obje strane puta rezanja, osiguravajući odličnu mehaničku čvrstoću i svjetlosnu efikasnost.
01
Ultra{0}}visoka preciznost:
Veličina pikosekundne laserske tačke dostiže nivo mikrometara, a širina putanje sečenja se može kontrolisati u roku od nekoliko mikrometara, značajno poboljšavajući korišćenje materijala i integraciju čipova, posebno pogodno za Mini/Micro LED diode sa izuzetno malim korakom piksela.
02
Bez prašine-:
Proces interne modifikacije ne proizvodi komadiće stakla, efikasno izbjegavajući kontaminaciju i naknadne izazove čišćenja.
03
Podržava ultra-obradu tankih materijala:
Stabilno rezanje je moguće čak i kod lomljivog stakla debljine manje od 100 µm, čak i do 50 µm.
04
Visoka ravnost površine:
Pruža idealnu ravnu površinu za naknadni prijenos mase i druge procese.
05
Tehnički podaci
|
Stavka |
Parameter |
|
IR pikosekundna talasna dužina lasera |
1064nm |
|
Pikosekundna snaga lasera |
50W (opciono) |
|
Talasna dužina CO2 lasera |
10.6µm |
|
Snaga CO2 lasera |
120W |
|
Maksimalni opseg rezanja |
500*600mm |
|
Debljina rezanja |
Manje ili jednako 5 mm |
|
Preciznost rezanja |
Manje ili jednako 20 µm |
|
Preciznost ponovljenog pozicioniranja X/Y ose |
±3µm |
|
Brzina obrade |
0-500 mm/S |
|
Minimalna količina kolapsa ivica |
Veći ili jednaki 5µm |
|
CCD tačnost vizuelnog pozicioniranja |
±5µm |
|
Zahtjevi za električnom energijom |
AC220V,50HZ, Manje ili jednako 6kW |
|
Ekološki zahtjevi |
Temperatura 20-26 stepeni, vlažnost oko 50% |
|
Ukupna težina cijele mašine |
Oko 2500KG |
|
Vanjske dimenzije (D*Š*V) |
1630×1480×1940 mm (za referencu) |
Application Industries
1. Rezanje podloge od stakla/safira za Mini LED i Micro LED čipove.
2. Procesi proizvodnje vertikalnih LED čipova.
3. Sečenje tankih, krhkih poluprovodničkih materijala koji zahtevaju visoku preciznost i visok prinos.
